El dipperLog NANO es un registrador de nivel freático de bajo costo y preciso. Son utilizados por propietarios de casas, hidrogeólogos y otros profesionales de aguas subterráneas que requieren una solución duradera, confiable y económica para la monitorización a largo plazo de los niveles freáticos y la temperatura en pozos, piezómetros, sondeos y aguas superficiales . El registrador Heron también es ideal para ensayos de bombeo de corta duración y slug test, o para estudios de humedales y mareas.
Con un software intuitivo y fácil de usar, el dipperLog NANO es simple de iniciar y la recuperación de datos es rápida y fácil.
El sistema dipperLog NANO de Heron Instruments permite a los usuarios mejorar sus proyectos de registro de datos utilizando una familia de accesorios compatibles y asequibles.
Rangos de presión disponibles:
- dipperLog NANO B (10 m / 30 pies)
- dipperLog NANO C (30 m / 100 pies)
- dipperLog NANO D (60 m / 200 pies)
- dipperLog NANO E (120 m / 400 pies)
- Memoria: 32.000 sets de datos (profundidad y temperatura del agua)
- Velocidad de descarga: 32.000 sets de datos en 90 segundos
- Batería – duración de aprox. 7 años en base a intervalos de lectura de 5 minutos
- Certificado de calibración con cada registrador
- Pantalla antiincrustante
| Transductor | Piezoresistivo Silicio 316LSS |
| Material de construcción | Acero inoxidable 316 y combinación de Delrin (termoplástico resistente a la corrosión) |
| Precisión (típica) | 0,05% neto FS, para rangos de presión> 120 m / 400 pies 0.25% neto FS |
| Precisión (error máximo) | 0,1% neto FS, para rangos de presión> 120 m / 400 pies 0.5% neto FS |
| Rango de profundidad hidrostática | 120 m / 400 pies |
| Precisión (típica) | 0.05% neto FS |
| Precisión (error máximo) | 0.1% neto FS |
| Resolución | 0.006% neto FS |
| Sensor de temperatura | Sensor de temperatura IC |
| Exactitud de la temperatura | +/- 0.5 Deg. do |
| Resolución | 0.0625 Deg. do |
| Rango de compensación de temperatura del transductor | 0 Deg. C a + 50 Deg. do |
| Tiempo de respuesta de temperatura | 10 segundos |
| Tipo de batería | Litio de 3.6 voltios |
| Duración de la batería | Aprox. 7 años a lecturas de 5 minutos |
| Precisión del reloj | +/- 1 minuto por mes |
| Estabilidad a largo plazo | +/- 0.2% FS / año |
| Temperatura de funcionamiento | -20 Deg. C a +80 Deg. do |
| Memoria | EEPROM no volátil |
| Max. Lecturas entre descargas | 32,000 Sets – Presión y temperatura |
| Comunicación | USB, RS232, SDI 12 |
| Velocidad de descarga | 1.5 minutos (32,000 conjuntos de datos) |
| Dimensiones | 100 mm (4 pulgadas) de largo x 22,5 mm (0,875 pulgadas) de diámetro |
| Peso | 135grams Effective S.G 4 |
| Materiales | Acero inoxidable, Vitón, Termoplástico de ingeniería (Delrin) |
| Modos de muestreo | Lineal – Tiempo Real – «Log Time» (ver a continuación) |
| Intervalos de registro | Segundos, minutos, horas – Mínimo 1 seg, máx. 255 h |
| Velocidad de descarga | 19.2 k / bits por segundo |
| Unidades de medida | ft / M de agua (cabeza) en modo normal. Cualquier unidad cuando se guarda como archivo CSV |
| Pantalla antiincrustante | Peso 22 g, longitud 50 mm, diámetro 25 mm., Material Fósforo Bronce (98% cobre) |
| Nota: En el modo «Tiempo de registro», dipperLog NANO aumenta las lecturas de 1 segundo en 1 segundo adicional para 255 lecturas. El intervalo de lectura final es de 4 minutos y 14 segundos y el registrador detiene el registro. Este modo registra un total de 9 horas antes de detenerse. | |
| Compensación barométrica | Una lectura en tiempo real tomada durante el procedimiento de lanzamiento y utilizada para todas las lecturas a menos que se use un barLog. Compensación automática cuando se utiliza un barLog designado. Compensación manual en Excel. Autocompensante cuando se utiliza versión ventilada. |
| Cable de lectura directa | Chaqueta de poliuretano de 3,5 mm de diámetro con 3 conductores de cobre estañado trenzados y aislados con teflón Mylar. Blindaje de cobre tejido y reforzado resistente al estiramiento Kevlar. Peso 12 gramos por metro. |
| Cable con ventilación | Poliuretano de 6.25 mm de diámetro con camisa. 4 conductores aislados de T.C. 1 línea de drenaje T.C trenzada, tubo de ventilación de nylon de 2.5 mm. Reforzado con Kevlar y un escudo de aluminio. Peso 34 gramos por metro. |
| Garantía limitada | 1 año |

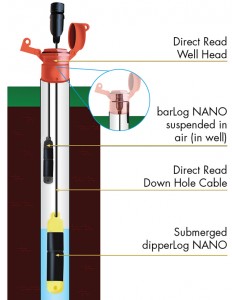

Versión de lectura en cabeza del piezómetro: Deja en el piezómetro para leer - lectura directa
Adecuado para monitoreo a largo plazo con fácil acceso para la descarga de datos y lecturas en tiempo real
La descarga y la reprogramación se pueden realizar sin quitar el registrador del pozo
barLog NANO: recomendado para la compensación barométrica, para el monitoreo a largo plazo o donde se implementa más de un registrador dentro de un radio de 20 km
Versión vented disponible (no se necesita barLog NANO)

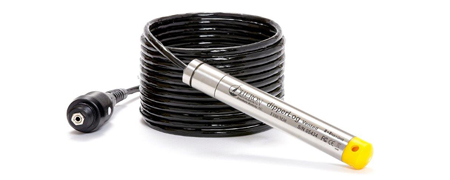

Version Vented : mantener en piezómetro para leer
Adecuado para monitoreo a largo plazo con fácil acceso para la descarga de datos y lecturas en tiempo real
La descarga y la reprogramación se pueden realizar sin quitar el registrador del pozo
La tubería de venting sube por el cable de lectura al cabezal de lectura filtrada instalado en la parte superior del pozo

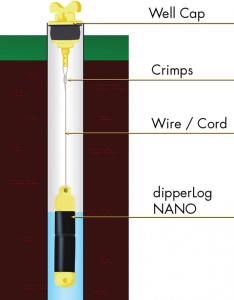

Version suspendida: quitar del piezómetro para leer
Una alternativa de menor costo para el monitoreo a largo plazo
Suspendido en el pozo con un cable o cable no corrosivo
Necesita ser elevado a la superficie para descargar y reprogramar
Las lecturas en tiempo real no están disponibles con esta opción
barLog NANO: recomendado para la compensación barométrica, para el monitoreo a largo plazo o donde se implementa más de un registrador dentro de un radio de 20 km

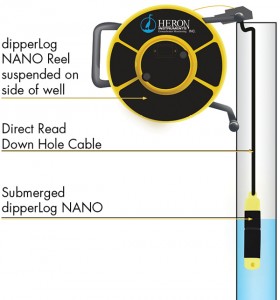

Version con bobina portable
Fácil portabilidad de pozo a pozo para ensayos de bombeo de corta duración
La descarga y la reprogramación se pueden realizar sin quitar el registrador del pozo
Las lecturas en tiempo real están disponibles con esta opción
Versión con venting disponible (no se necesita barLog NANO)

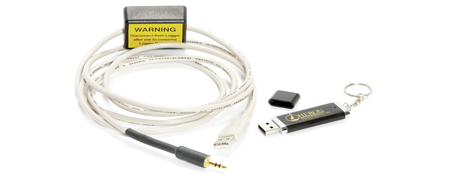

Cable de comunicación para PC - PN # 5009 + Software - PN # 5008
Es necesario el cable de comunicación para PC para configurar, descargar y reprogramar el dipperLog NANO a un PC. El software viene incluido o está disponible para su descarga desde nuestro sitio web. Se requiere un cable de comunicación para PC para cada usuario de PC.

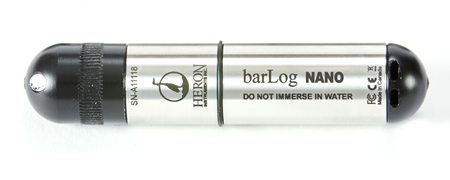

barLog NANO – PN# 5116
Un registrador barométrico se usa para compensar automáticamente las lecturas almacenadas en el dipperLog NANO por cambios en la presión barométrica (para versiones sin ventilación). El barLog NANO se recomienda para la compensación barométrica, para el monitoreo a largo plazo o donde se implementa más de un registrador dentro de un radio de 20 km

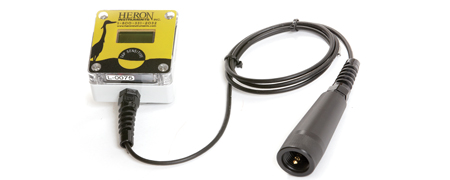

tapNtell Pantalla de montaje en superficie – PN # 5020
El tapNtell es una pantalla resistente a la intemperie para el dipperLog NANO. El extremo del conector cónico del tapNtell se conecta al cabezal de lectura directa del pozo y la unidad de pantalla de montaje en superficie se puede acoplar al lateral de la cubierta o estación de bombeo (cualquier superficie sólida). El tapNtell proporciona una lectura instantánea en tiempo real del nivel del agua y la temperatura con un toque de un dedo.

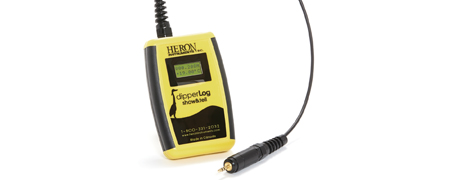

showNtell Hand Held Display – PN# 5018
The showNtell is a portable hand held display unit for the dipperLog well head readout version. The showNtell can be carried from well to well, to give an instant real time reading of water level and temperature by simply plugging into the direct read well head. The showNtell does not download or store the data from the logger.

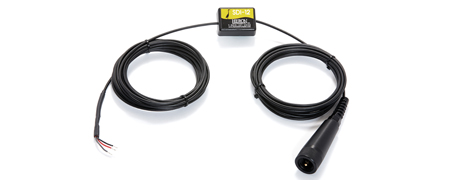

SDI-12 Interface Cable – PN# 5021
El sistema SDI-12 permite que los datos de dipperLog NANO sean accedidos desde ubicaciones remotas por una ordenador central sin visitas al sitio. Los sensores se pueden intercambiar sin reprogramar el registrador de datos con calibración u otra información. La energía se suministra a los sensores a través de un dispositivo de terceros que permite la lectura de datos telemétricos.
Voltaje de funcionamiento (CC) :: 7.5 – 35 VDC
Corriente de suministro (en espera) :: 10μA
Corriente de suministro (activa) :: 1.5mA

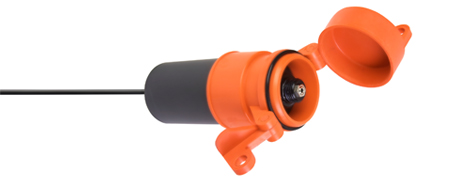

Tapas con cierre para piezómetros – PN# 5007
La tapa del pozo de nylon es hermética y tiene una bisagra a prueba de manipulaciones, ideal para desplegar el dipperLog NANO en un piezómetro.

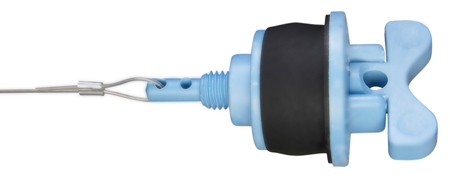

Tapón – PN# 5006
La tapa de expansión de nylon es un tapón de cierre hermético, ideal para desplegar la versión suspendida del dipperLog NANO en un piezómetro.
